徕卡 SP8 DIVE 共聚焦显微镜

更新时间:2020-02-12

简要描述:

徕卡 SP8 DIVE 共聚焦显微镜是Leica SP8成像平台的新成员,该平台可以配置从激光共聚焦成像到STED超高分辨率成像等一系列不同的研究方法。

徕卡 SP8 DIVE 共聚焦显微镜

SP8 DIVE Deep In Vivo Explorer 是初款实现光谱自由可调的多色多光子成像系统。

SP8 DIVE 带您畅享光谱自由,配备光谱可调的4TuneNDD 直接检测系统,为您提供多色成像的无限灵活性,使您能够开发新的多色体内深度成像实验。

SP8 DIVE 可实现较大穿透深度。新型 Vario Beam Expander(VBE,可调光束扩展器) 可根据动物模型进行调节,优化穿透深度。通过4Tune检测系统,可捕获双倍荧光信号。为多色体内深度成像获得更高的比度和深度。




徕卡 SP8 DIVE 共聚焦显微镜主要特点



享受4Tune带来的光谱自由

转基因标记的数量持续、快速发展。SP8 DIVE 可不断适应这些发展,只需点击几次鼠标,就能匹配现有和新的各种转基因标记物。

全新突破性4Tune NDD 技术,为您实现光谱自由。可调节4Tune检测系统接收全发射光谱,亦可分离严重串色的光谱而无需通过数学计算。

SP8 DIVE 使您能够捕获双倍的荧光信号,进而优化穿透深度、成像速度及降低体内成像的光毒性。



使用配备 4Tune 光谱检测器的 SP8 DIVE 拍摄的 Confetti 小鼠小肠多色图像。

细胞谱系示踪。蓝绿色:CFP;绿色:GFP;黄色:YFP;红色:RFP。直肠癌研究。样本来源:Jacco van Rheenen,荷兰·乌得勒支大学



轻松 DIVE – 4Tune光谱式检测系统

4Tune NDD检测系统可配备 2 至 4 个检测单元,可自由选配混合检测器 (HyD)、光电倍增器 (PMT),或二者同用。发射光在可变分光镜和可变带通滤片的共同作用下分离。波长调节范围为 380 至 800 nm。

在软件操作界面用户只需进行拖放操作4Tune,即可优化多个转基因标记的发射光设置。清晰直观的设计使其操作简单,培训要求极低。

无论是针对任何现有和最研发的转基因标记,还是为未来新发展进行印证,SP8 DIVE 都将是您的科研利器!



Top graph: Rapid increase of markers

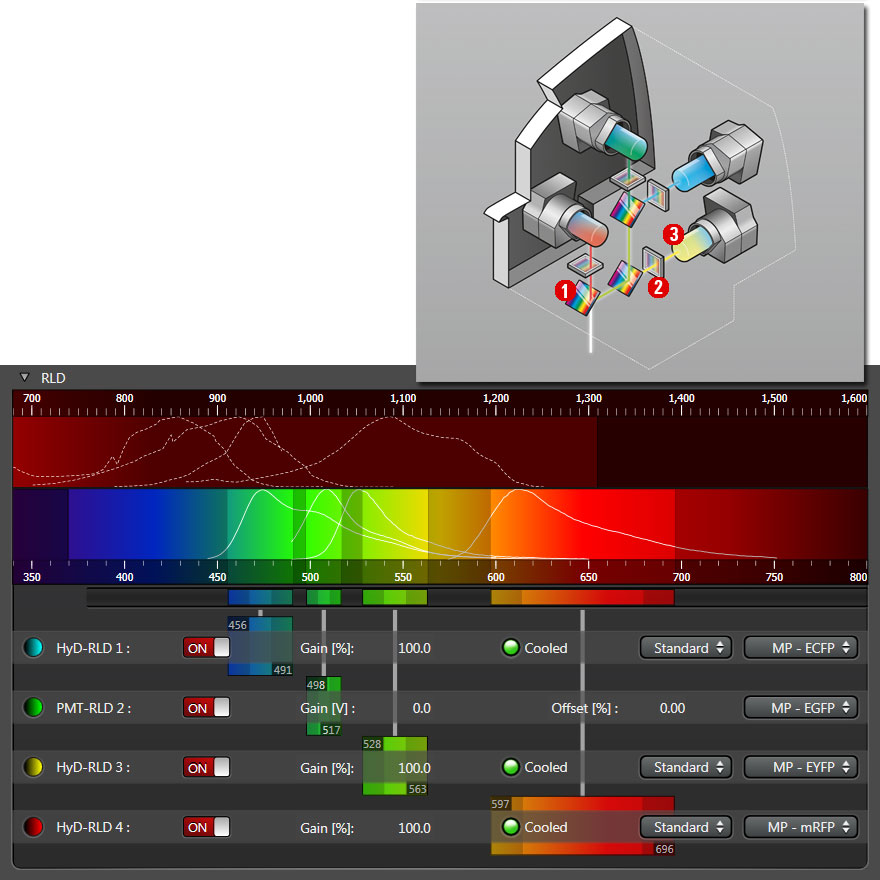

Bottom: 4Tune user interface



探索新深度

借助 SP8 DIVE,您可以进行优化调节,进行深度的探索,观察细微的结构。新型 Vario Beam Expander (VBE,可调光束扩展器)可优化调整每个物镜的照明光束直径。

VBE 能够保证实现良好共定位,您可根据研究需求,对分辨率和成像深度进行调节。



使用 Vario Beam Expander 优化深度和分辨率

Leica Vario Beam Expander (VBE) 兼有可调光束直径和可调光束发散度。运用这项技术,您可以实现大深度、良好分辨率和全色差校正。

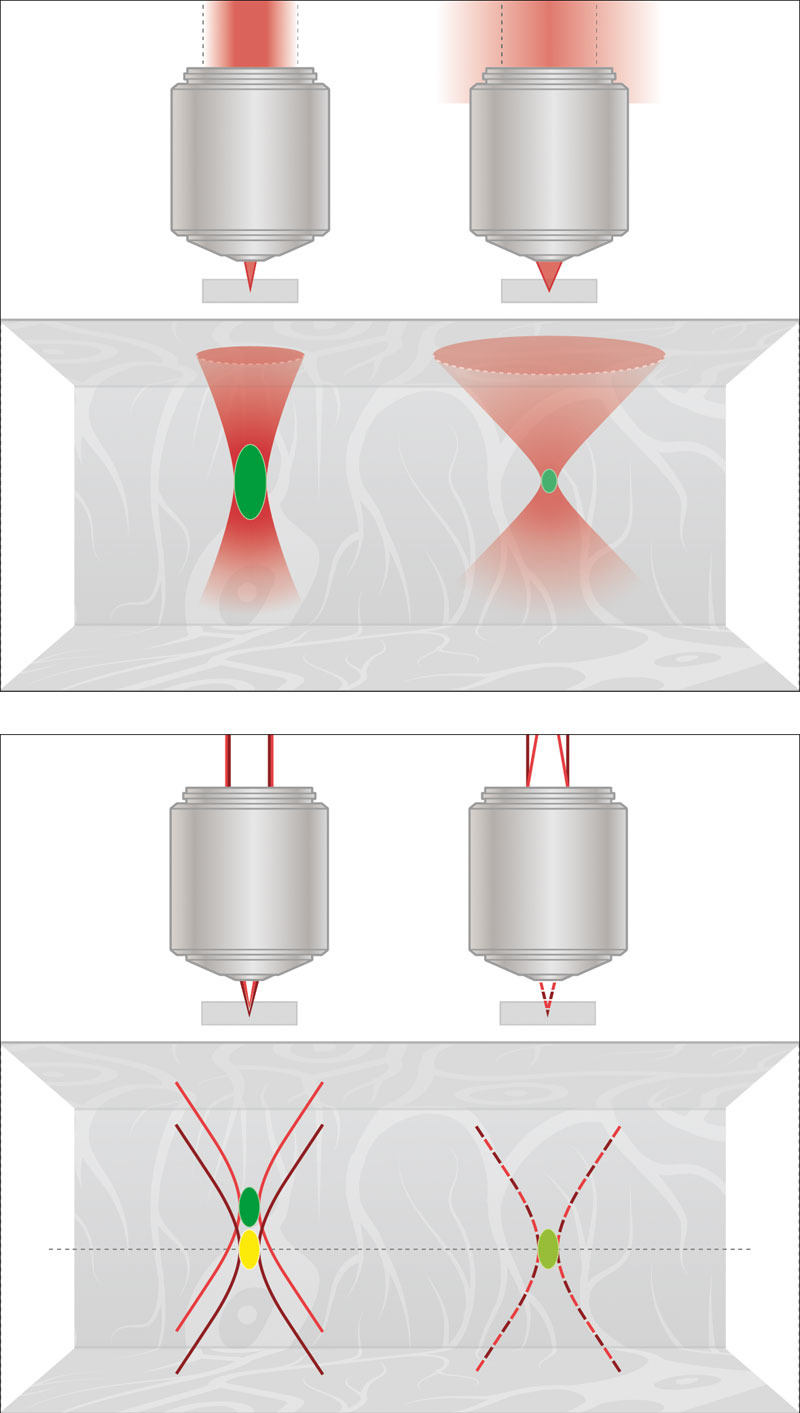

可调光束直径,实现分辨率和深度的理想平衡 (上图)

通过调节光束直径,您可以调节分辨率和能量输入之间的理想平衡。调宽光束后,可实现后焦平面的均匀照明。结合物镜的高数值孔径,可达到大分辨率。

调窄光束将使更多能量进入聚焦容积,从而更好地穿透样品、加深成像深度。利用VBE,您可以独立调节多达4根红外波长,以达到分辨率和深度的理想平衡。

可调光束发散度实现全色差校正 (下图)

引入光束发散度调节,可校正不同红外波长的Z轴色差,从而实现多达4条红外波长的同一焦点激发。







可重复的多色体内深度成像

多色激发

在同一个实验中同时激发多个转基因标记物仍可获得良好的颜色分离。亦可在衍射极限的激发容积内同时进行高精度的定点光刺激和成像。通过声光调制器(Acousto optical modulation,AOM),SP8 DIVE可同时配置多达三根可调激发谱线。

由于激光可调至 1300 nm,您甚至可以使用红色甚至深红染料进行多光子实验。这样光散射会越少,穿透会越深,并产生更明亮的图像,全面展现深层的细微结构。

TuneIR – 稳定理想的仪器条件成就决定性的探索结果

为了随时获得始终准确的实验结果,确保仪器和红外光束的条件稳定至关重要。为此,我们为 VBE配备了新颖的光束追踪器。

确保您可为多达三条可调激发谱线获得可重复的理想成像条件,并可对多个标记实现理想共定位。





为行為学研究提供灵活的操作空間

在行为学实验中,您的 SP8 DIVE 可以配备 DM8 CS 显微镜主机来扩展操作空间。根据实验需要而定制的 DM8 CS 可以被安装在阶式防震台上,为大型动物复杂实验提供必要的空间灵活性。

将 SP8 DIVE 与 DM8 CS 显微镜主机一起使用时,您可以进行各类实验,如监测清醒动物的脑部活动。

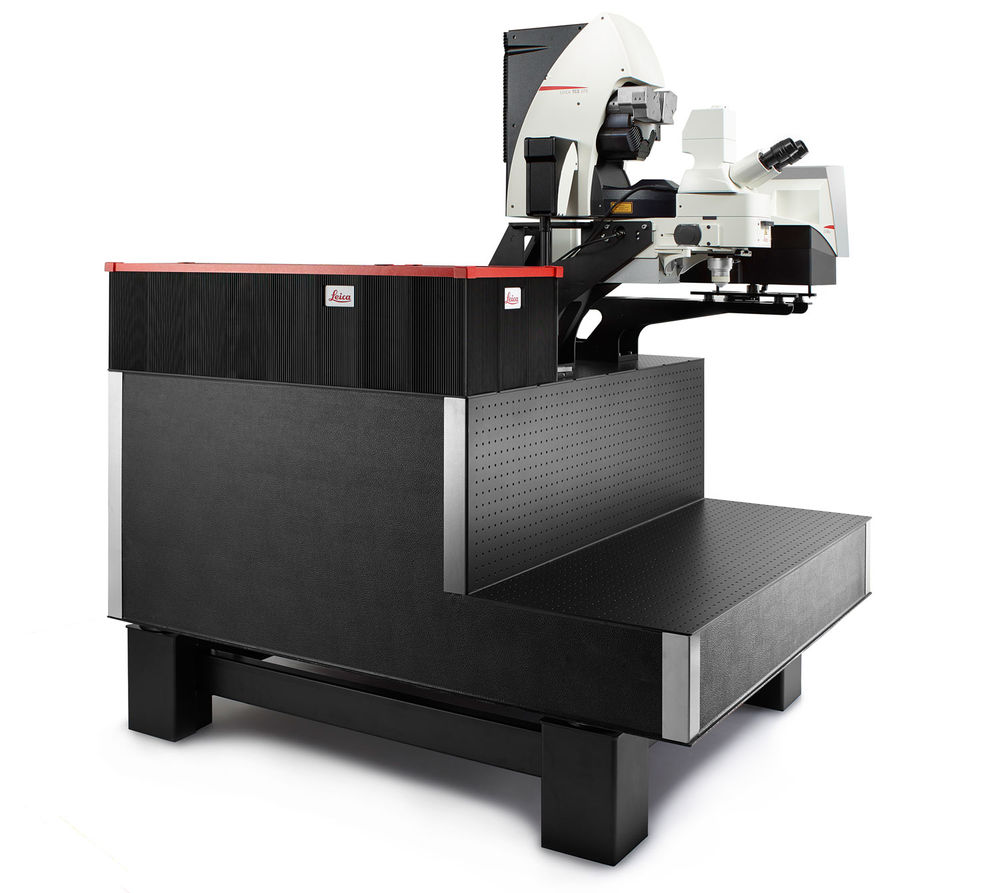

将 SP8 DIVE 与 DM8 CS 显微镜主机安装在阶式防震台上可以有效扩展操作空间,方便您开展行为学研究。





DIVE – SP8成像平台的一员

SP8 DIVE是Leica SP8成像平台的新成员。该平台可以配置从激光共聚焦成像到STED超高分辨率成像等一系列不同的研究方法。

对于使用者,SP8成像平台可实现多种成像功能,也是可靠的硬件投入。

SP8平台上所有设备都是开放的,可根据研究需要随时扩展,满足您现在和将来的需求。



top: Versatile platform SP8 (left), Nanoscopy (middle), Super-Resolution (right)



bottom: CARS (left), Light Sheet (middle), SMD (right)
